Technická příprava pro instalaci NextPlease!

Doporučená příprava infrastruktury pro instalaci jednotlivých částí vyvolávacího systému:

Vyvolávací systém

Vyvolávací systém

Umístění: na místě viditelném při prvním vstupu do čekárny

Infrastruktura

Vývody ve výšce cca 80 cm nad podlahou (nad zásuvkami bude instalována police s vyvolávacím systémem)

• 2x zásuvka 230V
• zásuvka LAN (kabel UTP cat5) z datového rozvaděče ordinace
• volitelně chránička 40 mm pro HDMI kabel ke Směrovaé tabuli

Volitelné příslušenství

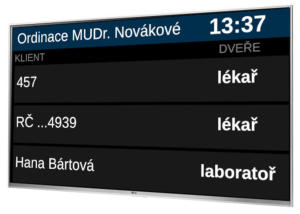

Směrová tabule (zobrazovací jednotka) (volitelně):

Směrová tabule

Náhledová kamera

A) Do vzdálenosti 3m od Vyvolávacího systému

Umístění: zpravidla nad vyvolávacím systémem

Infrastruktura

• zásuvka 230V (za zobrazovací jednotkou)
• chránička 40 mm pro HDMI kabel od Vyvolávacího systému, za zobrazovací jednotkou

B) Ve vzdálenosti větší než 3m od Vyvolávacího systému

Umístění: na libovolném místě v čekárně, na chodbách a pod.

Infrastruktura

• zásuvka 230V (za zobrazovací jednotkou)
• zásuvka LAN (kabel UTP cat5) z datového rozvaděče ordinace

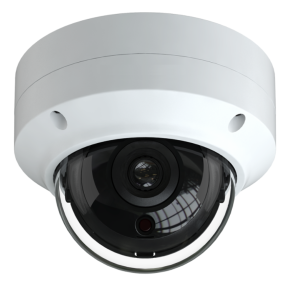

Náhledová kamera do čekárny

Umístění: zpravidla na stropě (nebo na stěně pod stropem), v rohu místnosti s výhledem na prostor čekárny, pokud možno ne proti oknu

Infrastruktura

• zásuvka LAN (kabel UTP cat5) z datového rozvaděče ordinace

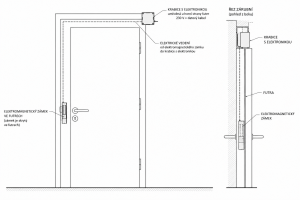

Odemykání dveří

Instalace odemykání dveří

A) pevná instalace

Infrastruktura

• krabice KT 250 umístěná poblíž dveří, uvnitř místnosti, servisně dostupná
• kabel UTP cat5 z datového rozvaděče ordinace, zakončený v krabici (30 cm)
• kabel UTP cat5 od elektrického zámku dveří (20cm), zakončený v krabici (30 cm)
• přívod 230V, zakončený v krabici (30 cm)

B) dodatečná instalace (bezdrátové ovládání)

Infrastruktura

• povrchová krabice umístěná u nejbližší zásuvky 230V (pro instalaci elektroniky) - je součástí dodávky Odemykání dveří
• tenká elektroinstalační lišta pro kabel UTP cat5 od elektrického zámku dveří ke krabici
• kabel UTP cat5 od elektrického zámku dveří (20cm), zakončený v krabici (30 cm)

Přístupový systém

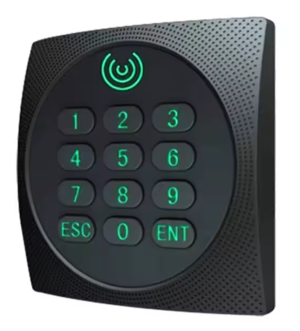

Klávesnice Přístupového systému

Infrastruktura

• platí výše uvedená technická příprava pro Odemykání dveří, varianta A) nebo B)
• a další kabel UTP cat5 z krabice (zakončení 30 cm) ke krabici KU68 umístěné poblíž kliky, na vnější straně dveří (zakončení 30cm)
  (v některých případech je možné krabici KU68 vynechat (podle typu použité klávesnice/čtečky))

Doporučení: zásuvky 230V je vhodné mít na jednom okruhu, za spínačem nebo samostatným jističem pro případné vypínání a zapínání celého vyvolávacího systému
